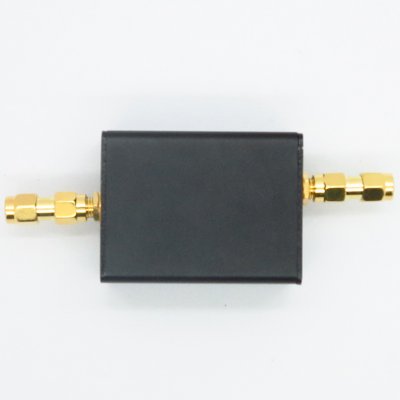

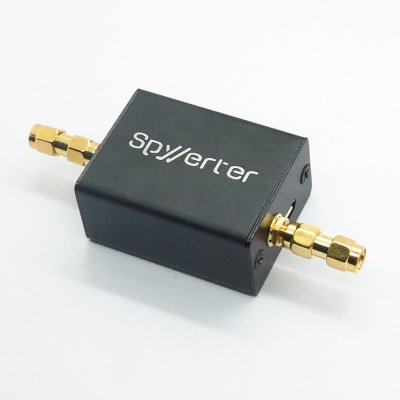

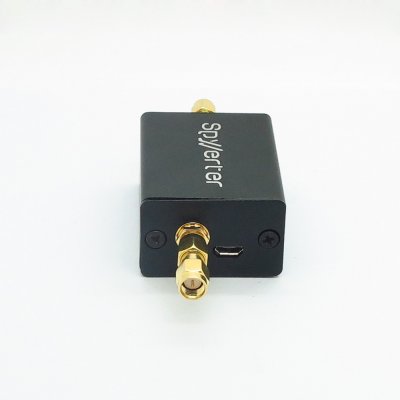

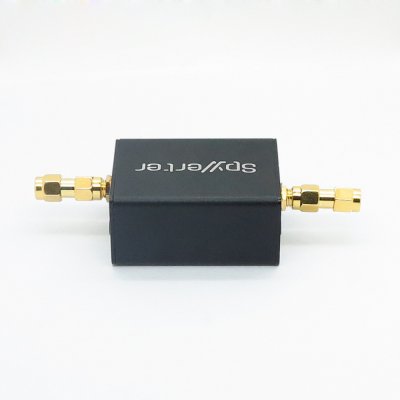

Produkt Beskrivelse:Airspy designet SpyVerter R2 Upconverter til at udvide dækningen af Airspy R2 og Mini-serien til HF ned til praktisk talt DC med verdensklasse dynamisk rækkevidde, frekvensstabilitet og følsomhed over for rivaler med high end analoge design til en meget overkommelig pris.
SpyVerter R2 bygger på toppen af den vellykkede SpyVerter-arkitektur og forbedrer de vigtigste punkter i HF-modtagelse med høj ydeevne.
Arkitekturen er baseret på vores switched-mode dobbeltbalanceret mixer, der oversætter hele HF-spektret til VHF-båndet mellem 120 MHz og 180 MHz. Vi udskiftede LO-generatoren med en programmerbar, lavfasestøj PLL med 0,5 PPM VCTCXO. Spændingsstyringen på denne VCTCXO tillader fin kalibrering af driftsfrekvensen fra fabrikken.
En integreret mikrokontroller tilvejebringer både programmering af PLL (Si5351C) og VCTCXO-spændingskontrol via dens indbyggede DAC. Når DAC'en er afgjort og PLL er programmeret, går mikrokontrolleren i en dyb dvaletilstand for at eliminere enhver mulig interferens med modtagelsen.
Tekniske specifikationer
RF Input 1kHz to 60 MHz
IF Frequency 120 MHz – Positive Image
Technology: Switched Double Balanced Mixer
Conversion loss: 5.2 dB typ.
35 dBm IIP3
LO leakage: -42dBm typ. (12 dB lower than the original SpyVerter)
Phase noise at 10kHz separation: -122 dBc/Hz
RF Filtering: Low Pass Filter with corner at 65 MHz – 75dB ultimate rejection
IF Filtering: Band Pass Filter with corners at 120 MHz and 180 MHz – 75dB ultimate rejection
Max RF power: 10 dBm
Bias-tee voltage: 4.2v to 5.5v
Current consumption: 10mA typ.
Kompatibilitet
Airspy R2
Airspy Mini
HackRF One
RTL-SDR
